FVC-8

VF変換付
 8CHタイマースケーラー


現在Page作成中

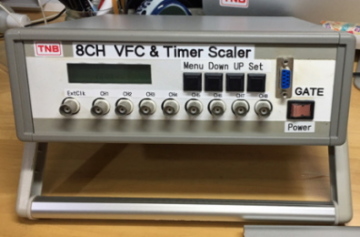

大型表示管モデル(新製品予定)     従来製品(16文字2行表示管))

大型表示管は、2019年後半に製品化予定

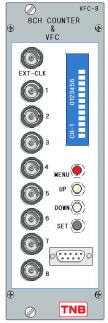

VFC-8 NIMモジュール
もともと、VFC-8はNIM二幅のケースで設計してあります。

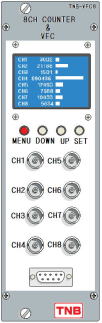

大型表示管では、8CH表示、レートメーターグラフィックなどの機能を追加予定です。


V入力でV/F変換回路を通るの場合、analog GND 入力側で、共通になっています。

 VFC-8は、独立したVFC回路付のタイマースケーラーを
最大8枚搭載する測定器です。
それぞれに高性能なVFコンバータを搭載しています。
スケーラー(TTL)で利用する場合、VFCで使う場合は
個別のトグルスイッチで選択します。


  計数容量 32bit整数
計数周波数 5MHz
VFコンバータ入力  VFC110 0-10V 4MHz
外部クロック入力モード可能(プリセットタイマー)
CH別 GATE回路 ( DSUB-9 connector )
(注意) )VFCは、共通アナログGNDです。

 ソフトウェア
連続モニタリング自動測定、スケーラ手動測定

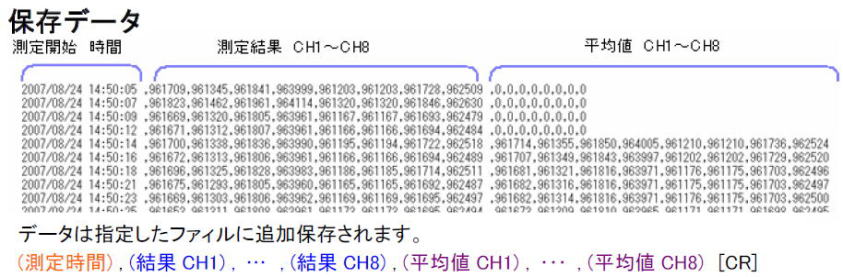

EXCEL等ソフトでダイレクト読み込み可能な
CSV形式
ファイルで出力
     USB Interface
 AC100V

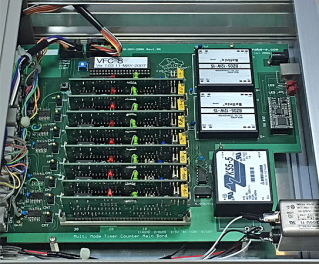

    1CH分の回路
入力部分にVFC用のアンプとGain回路
VFC110 VFC IC と後段にμチップCPUを搭載しています。
SIMMコネクタには、マザーボードとの通信バスを設計して
利用者PCからの命令により、最大8CHの写真モジュールを
制御して、測定を単一、自動化連続測定を行います。

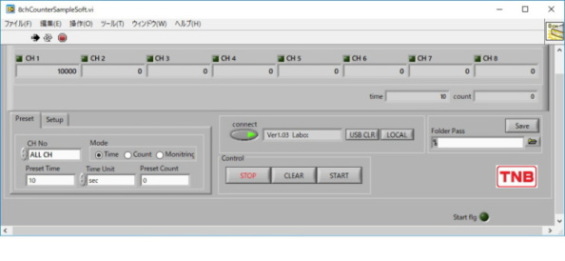

ソフトウェア(LabVIEW2016)
手動測定と、自動連続測定が可能
