装置名 |
REV 16-NOV-2013 |
コネクタ名 |
||
NT-10 |
モーターコントローラー外部 |
|||
CH1 cw Pulse OUT (-) |
37 |
|
19 |
CH1 cw Pulse OUT (+) |
CH1 ccw Pulse OUT (-) |
36 |
18 |
CH1 ccw Pulse OUT (+) |
|
CH1 CCW Limit in |
35 |
17 |
CH1 CW Limit in |
|
Port-B7 等間隔パルスout |
34 |
16 |
Port-B6 (LED) |
|
CH2 cw Pulse OUT (-) |
33 |
15 |
CH2 cw Pulse OUT (+) |
|
CH2 ccw Pulse OUT (-) |
32 |
14 |
CH2 ccw Pulse OUT (+) |
|
CH2 CCW Limit in |
31 |
13 |
CH2 CW Limit in |
|
Port-B7等間隔パルスout |
30 |
12 |
Port-B6 (LED) |
|
CH3 cw Pulse OUT (-) |
29 |
11 |
CH3 cw Pulse OUT (+) |
|
CH3 ccw Pulse OUT (-) |
28 |
10 |
CH3 ccw Pulse OUT (+) |
|
CH3 CCW Limit in |
27 |
9 |
CH3 CW Limit in |
|
Port-B7等間隔パルスout |
26 |
8 |
Port-B6 (LED) |
|
CH4 cw Pulse OUT (-) |
25 |
7 |
CH4 cw Pulse OUT (+) |
|
CH4 ccw Pulse OUT (-) |
24 |
6 |
CH4 ccw Pulse OUT (+) |
|
CH4 CCW Limit in |
23 |
5 |
CH4 CW Limit in |
|
Port-B7等間隔パルスout |
22 |
4 |
Port-B6 (LED) |
|
|
21 |
3 |
|
|
CH3,4用12V電源 |
20 |
2 |
CH1,2用12V電源 |
|
|
|
1 |
GND |

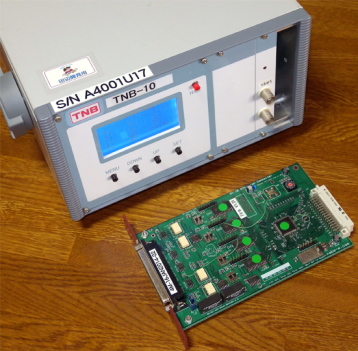

TNB-10搭載 4CH パルスモーターコントローラー
モータ制御は、技術的には、やさしいのですが、システム全体を考えて、サポートする場合、モータ以外の測定器などの 組み合わせたシステムとして、扱う事が大切です。 単にモータを回すだけでは、実験はできず、検出器や、カウンター、ビームの制御、Qレンズといった、様々な装置を 使って、実験システムは動きます。 小規模なシステムを追加する場合でも モータ駆動と、検出器からの信号の計数、ビーム強度でノーマライズするために、複数チャンネルを読む 電磁弁で実験システムをコントロールする、ファラディーカップで、電流を読むといった、様々なことを把握して システムを作り上げていく必要があります。 TNB-10装置は、低価格で、実験に特化したシステムを作るのに、大変便利な実験TOOLです。 汎用的な、ソフトウェアのほとんどが、無償で提供されます。 |
|

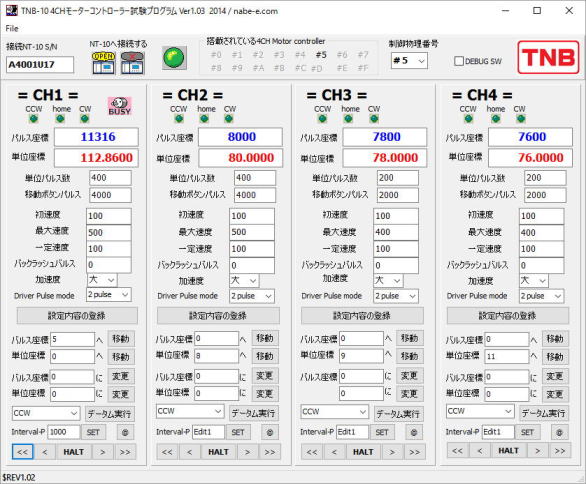

単体で、モータを制御するソフトウェア | |

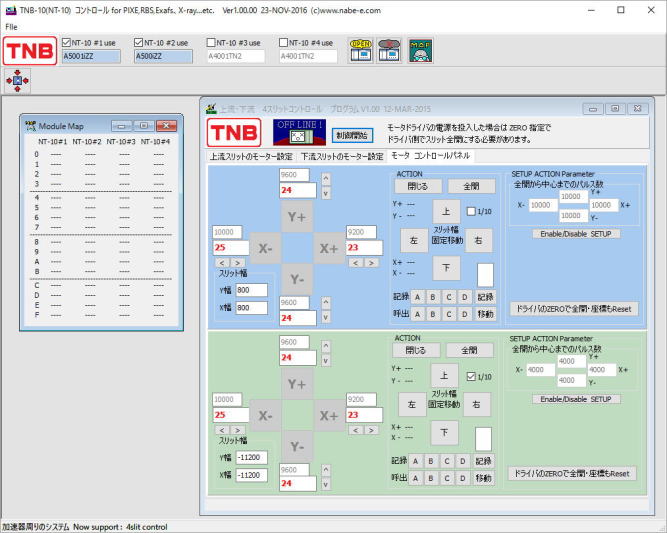

加速器のビームをコリメートするためのソフト 上流・下流の4スリットをコントロールします。 |
|

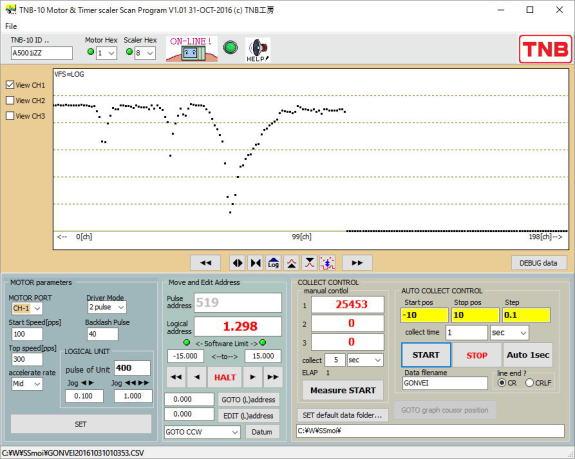

モータを回転して、角度毎に、 タイマースケーラーで測定するといった実験は 大変多いです。 実験の準備段階のアライメントから測定まで このソフトで、簡単に行う事ができます。 |
|

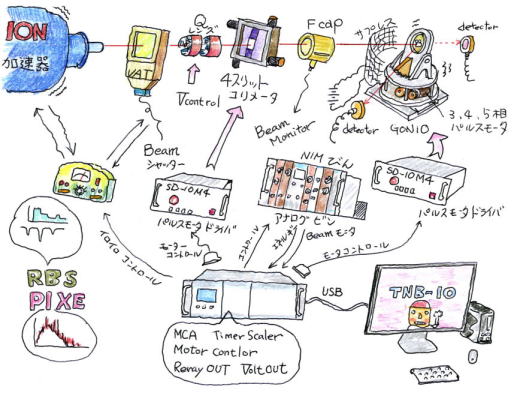

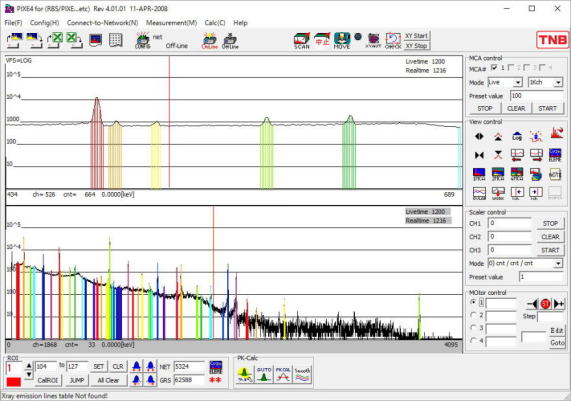

イオン加速器を使った実験では モータ以外に、MCAやタイマースケーラー などと一緒に実験することが多いです。 RBSやPIXE測定で、チャネリングサーチや 植物など、表皮から内部細胞までの 自動測定、イオンビームに弱い試料を XYステージで、格子状にスキャンしながら 測定するといった、専用ソフトを 揃えています。 |
モータドライバ接続ポートコネクタASSIGN ( DSUB-37♀ )
主な機能 | |||
加減速制御 | 1秒 20step、 2秒 40step、 3秒 60step を LMHで指定する 台形駆動 | ||
最大発信周波数 | 4000pps 500パルス/回転のモータの場合 8回転/秒 | ||
スピード指定[pps] | 初速度、最高速度を指定する | ||
バルスモード | 1パルスモード 2パルスモードを指定する | ||
パルス信号仕様 | RS422ドライバ 75158 で出力 | ||
リミッタ信号 | CCW と CW HOME信号は無い (通常は試料に依存する座標なのでHomeは使わない) | ||
リミッタ極性 | POS/NEG 切り替えスイッチで設定 | ||
リミッタ回路用電源 | 1軸あたり 12V 40mA まで 電源出力スイッチ ON/OFF有り | ||
リミットスイッチ条件 | 0.5msec 以上のON時間が必要 | ||
