TNB-10 搭載 汎用I/Oモジュール
bottom
主な機能 | |||
TTL 入力 | 8bit TTL入力 ダイオード保護(3.3V 又は 5Vにスイッチ設定) 保護キャンセルも可能 | ||
TTL 出力 | 8bit 5V TTL 出力 | ||
TTL 3bit 出力 | トランジスタ(2SC1518) のコレクタ出力、 5V 4.7KΩ プルアップ | ||
リレー接点出力 | 0.5A 125VAC 、 1A 24VDC 容量の小型リレーで AB接点出力 | ||
サブCPUタイミング | CPU間の同期クロックは 10KHz 0.1msec Timer割り込み | ||
サブCPU速度 | 40MIPS プログラム最速命令 200nsec | ||
データ信号仕様 | TTL信号、パルス幅は20nsec以上必要。 | ||
拡張内部I/O数 | I/O処理を生かしたままで 12bit I/O処理をキャンセルすると最大 40bit | ||

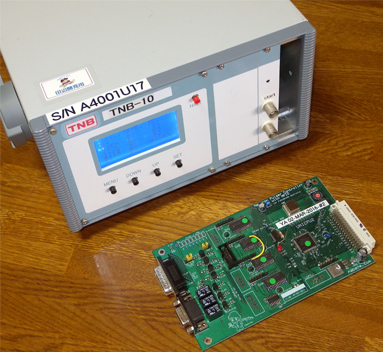

TNB-10MPIO は TNB-10に搭載する、汎用のI/Oモジュールです。
メインCPUの他、サブCPUを4個搭載していて、同時に4個のタスクを独立して実行します。
OSのタスクの平行処理と異なり、ハードウエアの分散処理が可能で、単純な汎用I/O処理から、
複雑なプログラミングされたハードウェア的なタイミング処理を生成します。

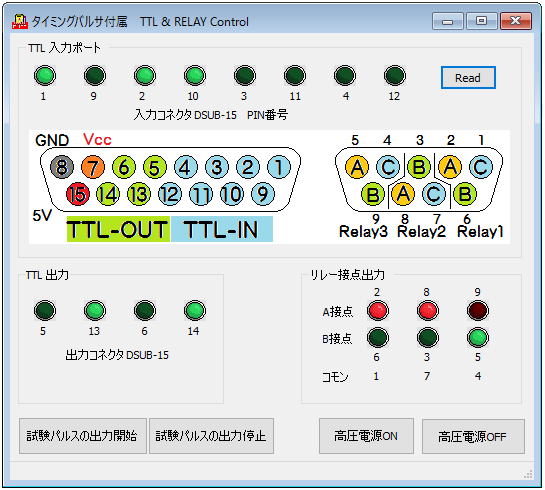

基本I/O
8bit TTL IN/OUT
4bit Tr 出力
3bit 小型リレー接点出力 A接点 B接点
単純マルチI/O機能 \100,000円
加速器周りのシャッター、電磁弁、エアー弁などのON/OFF
プログラミングタイミング機能付 \200,000 ~ \300,000円
シンクロトロン加速器を使った、電子冷却装置の加速パターン制御や、D-D反応装置の
タイミング生成など、最大8個の信号パターンをプログラムして、自動測定の
タイミングマスターとして、利用できます。
