20-MAR-2025 　　　　　　　　

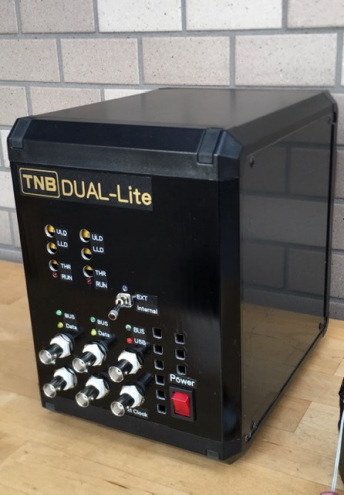

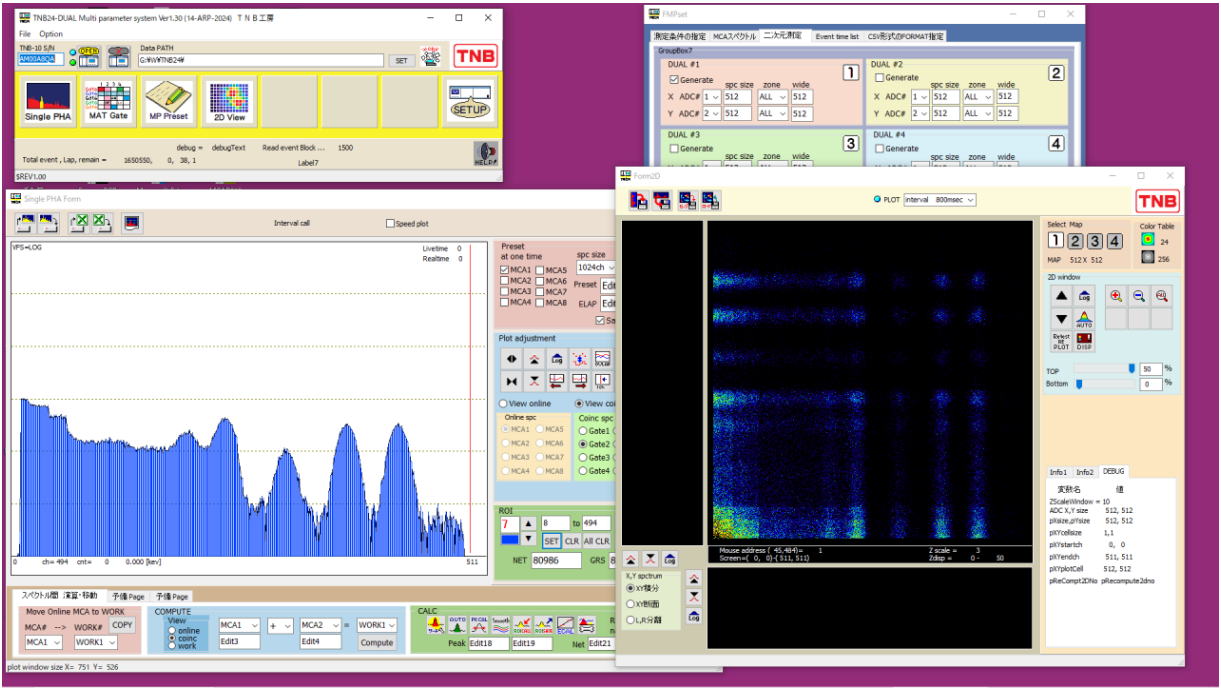

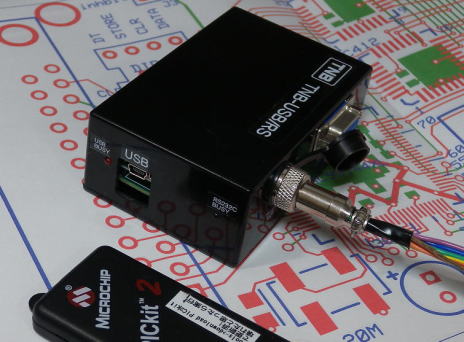

設計・開発・修理　状況

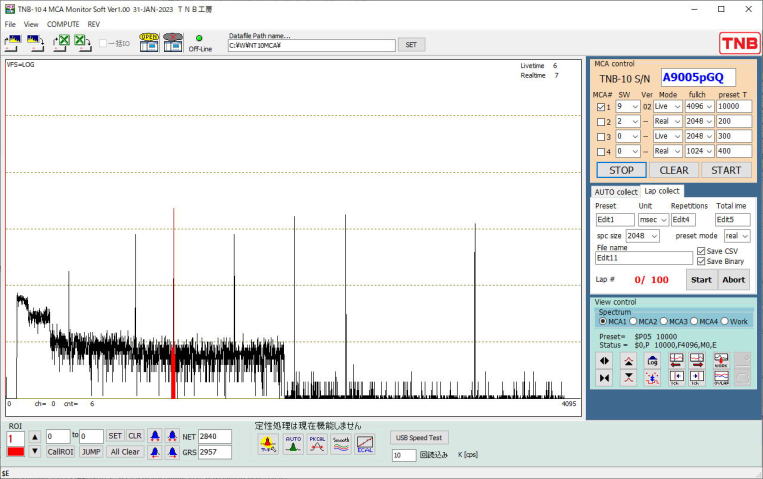

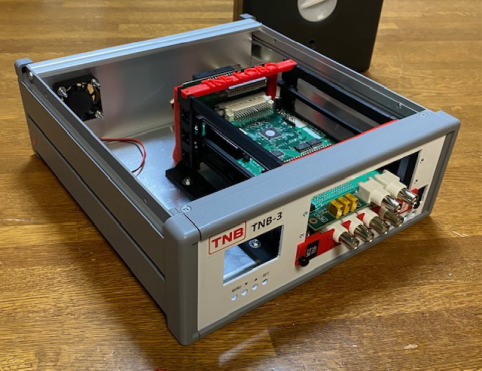

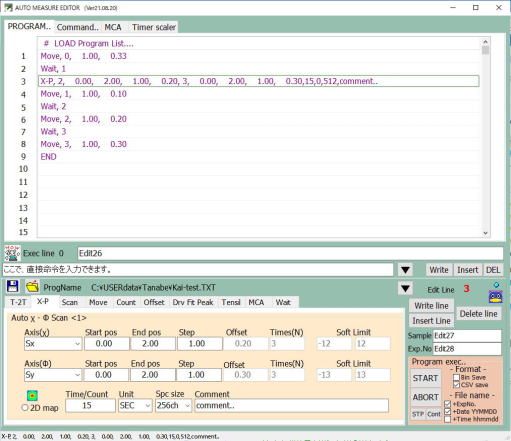

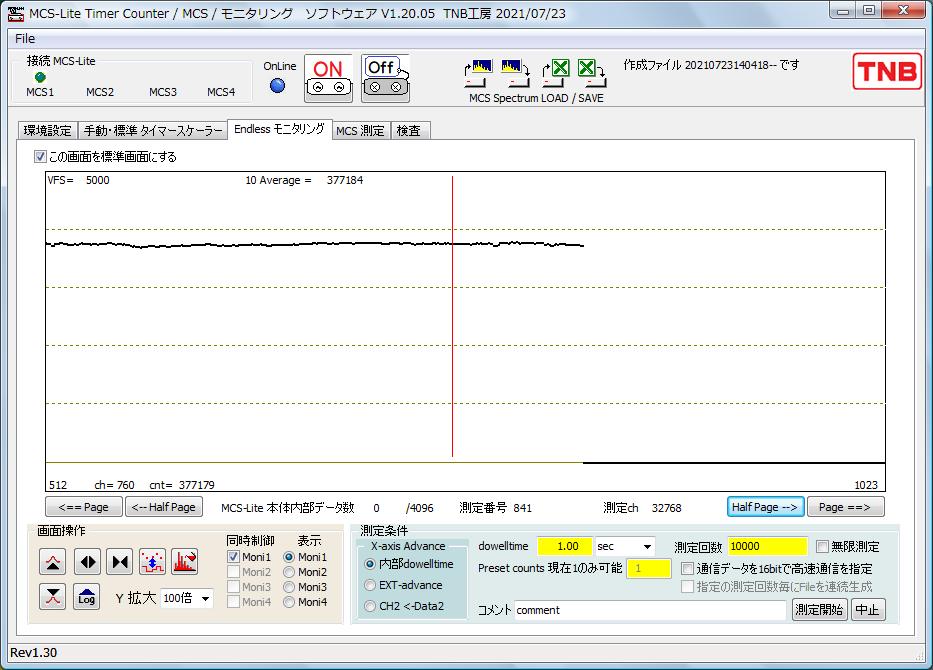

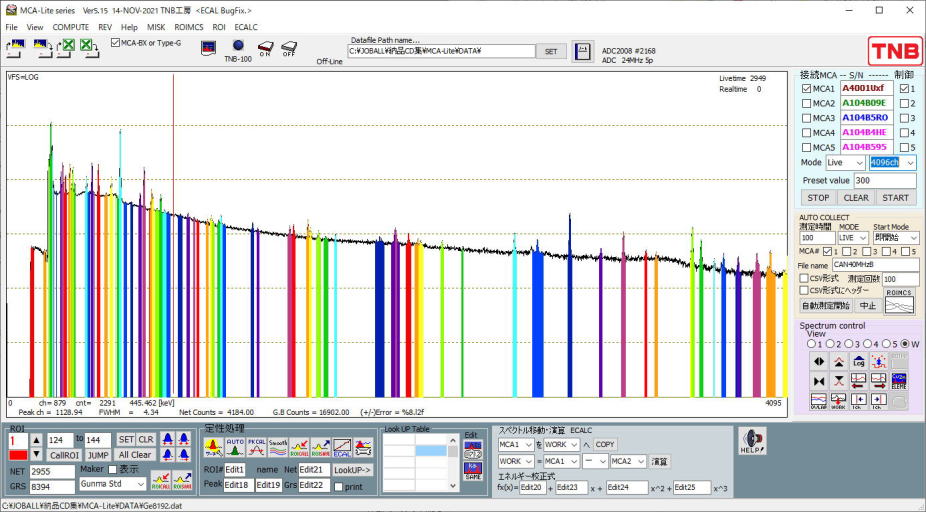

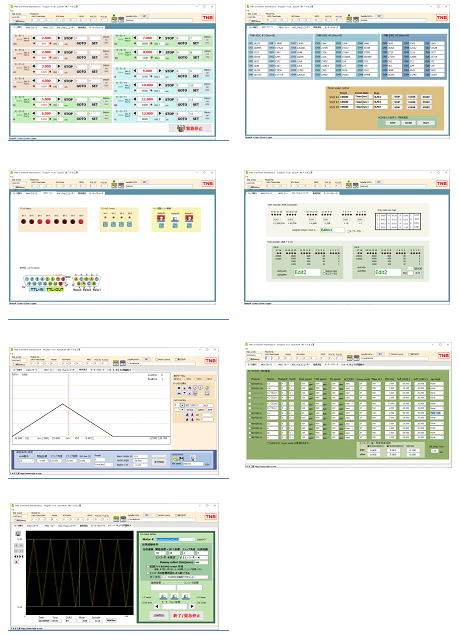

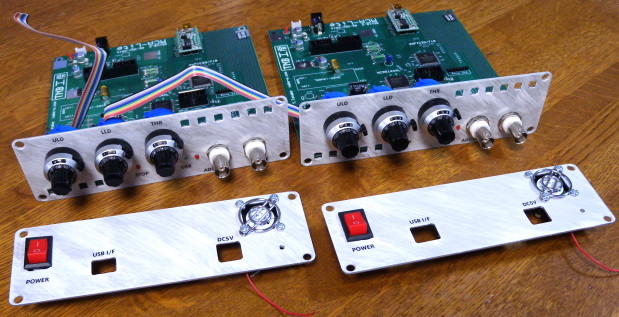

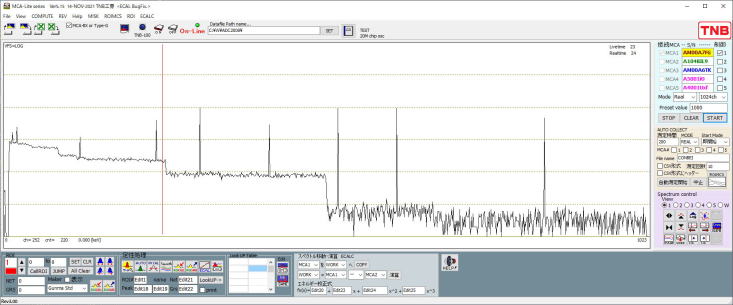

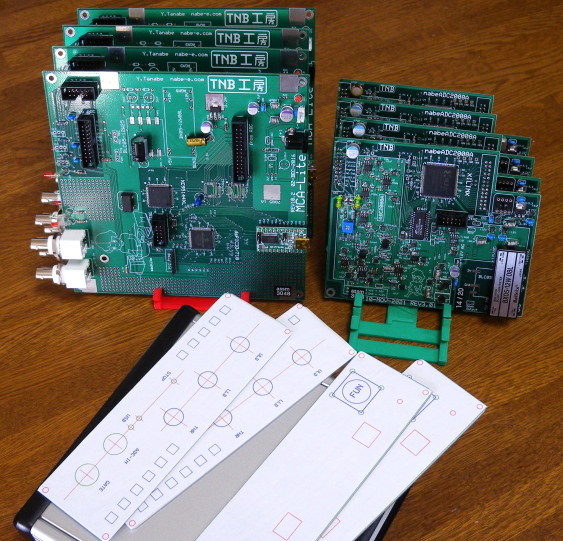

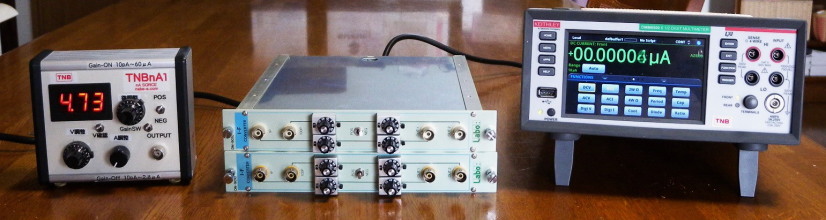

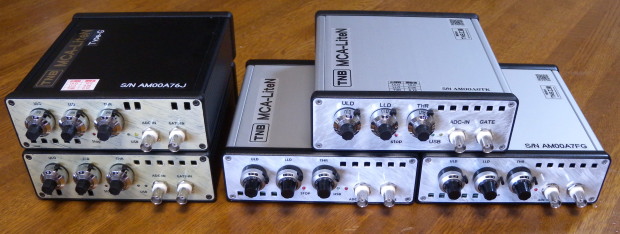

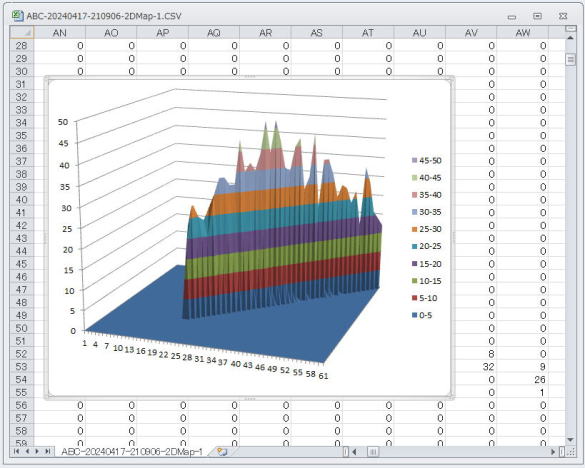

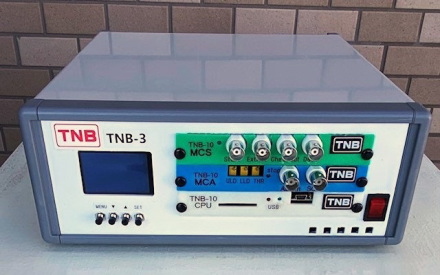

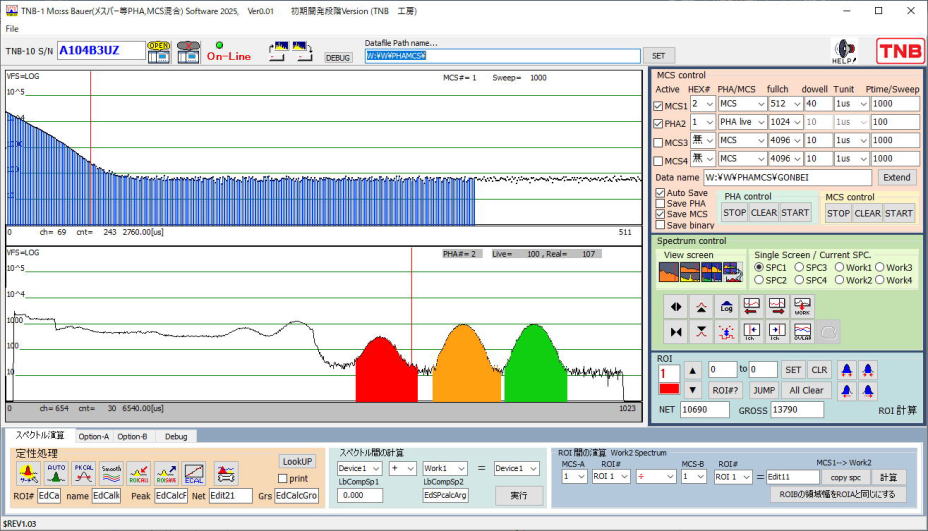

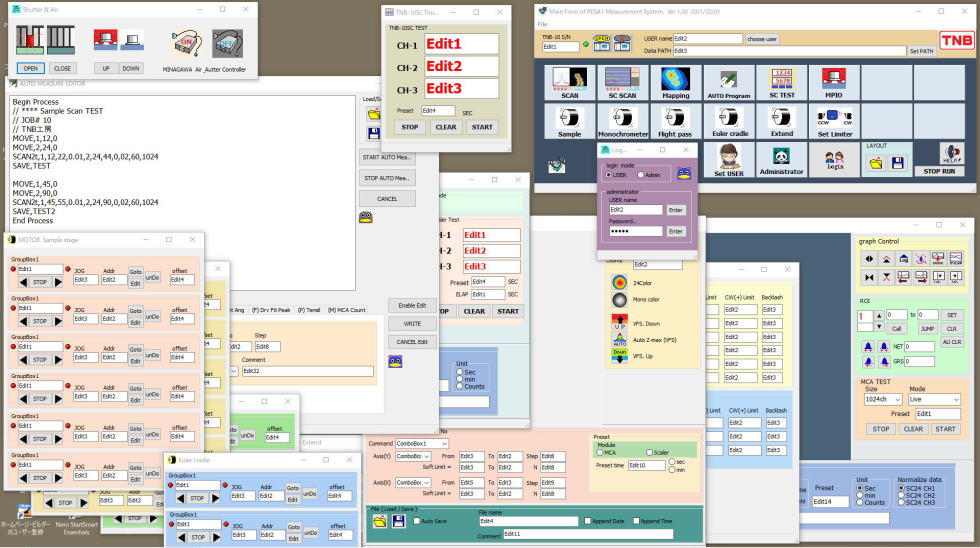

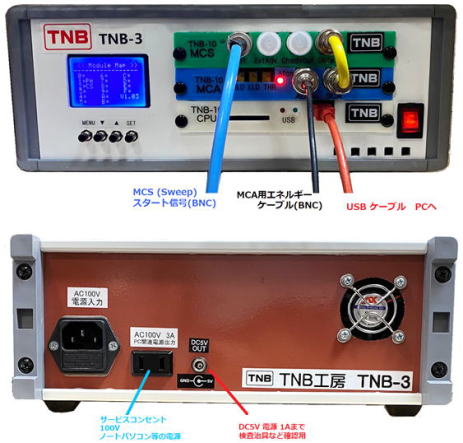

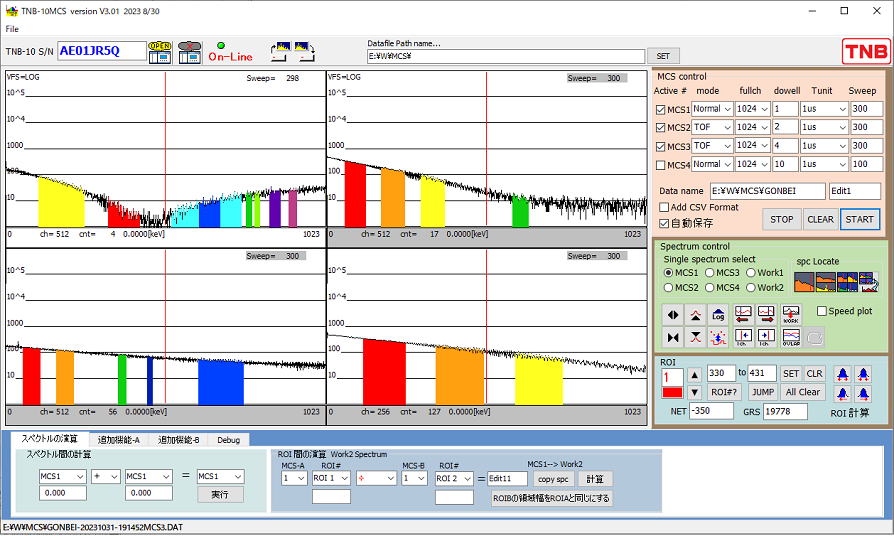

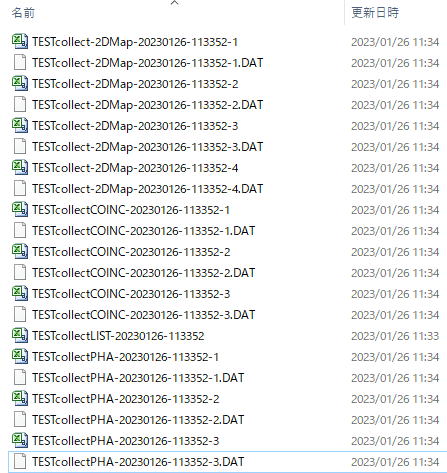

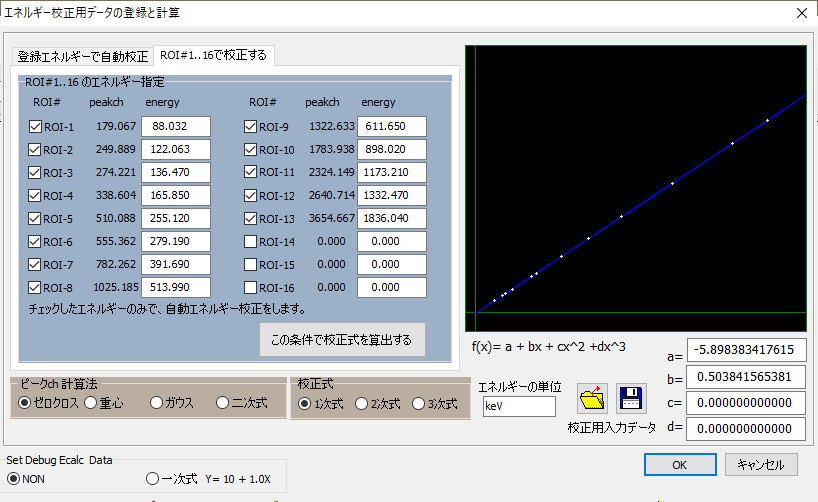

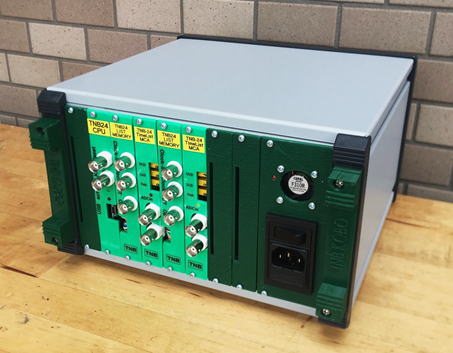

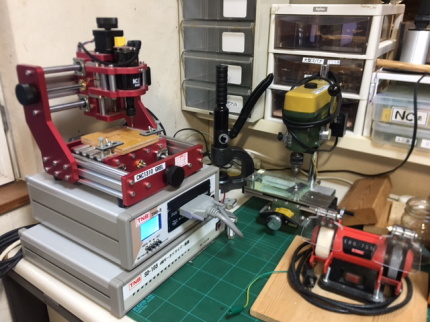

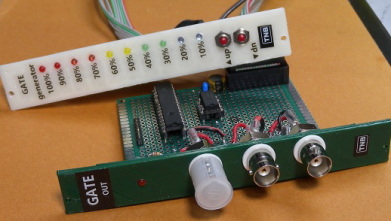

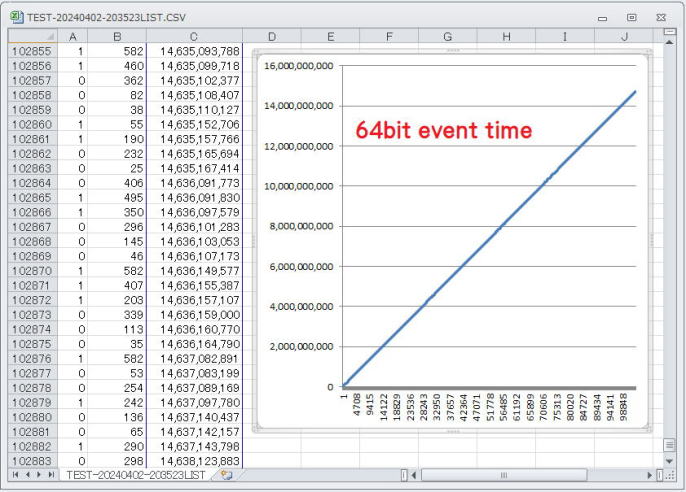

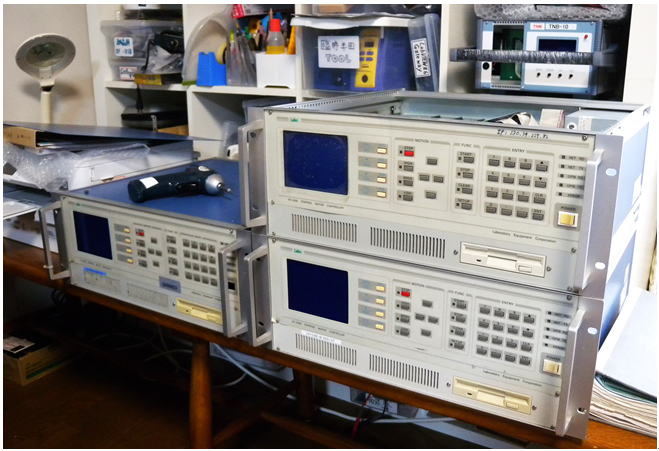

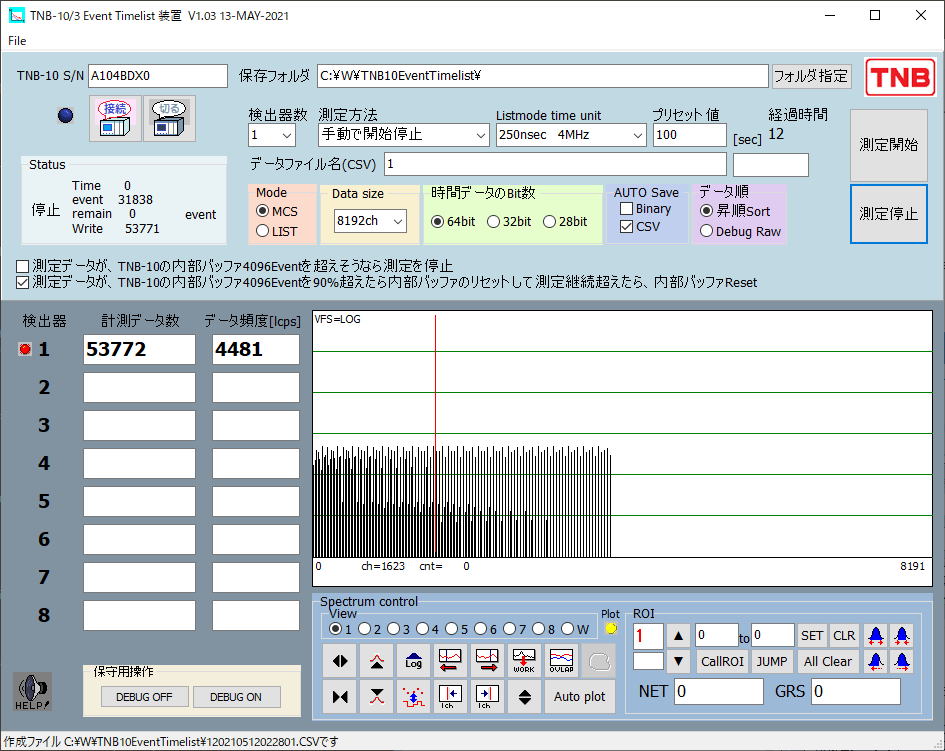

TNB-3 (安価型 TNB-10)　完成 TNB-10モジュールをCPUボード以外に、2モジュール搭載した、特注。 安価版は、国内メーカーのアルミケースと、内部フレームは3Dプリンタで作成して 製造コストも安価に制作しています。 穴加工と塗装は、特注品が多いので、いつもの手作りです。 アルミ用プライマー、水性塗装、つや出し油性ペイントの3層です。 ノ 取扱説明書 暫定版 UP　予定。 　ソフトウェアの開発中　納品開始しました　 TNB-3, TNB-4、TNB-10 共通 MCAとMCS両方を搭載したTNB-10用のソフトウェアです。 メスバー測定や、TOF測定で、MCAとMCSを同時に測定して 選択した分子や元素のみのTOF分布を測定するなど、用途は色々です。 ソフトウェア、暫定版(基本機能)が完成しました。Ver1.01 19-MAR-2025 MCAとMCS搭載した TNB-10,3,4で測定ができます。 NTT ギガストレージからダウンロードできます。 メールにて、ご連絡ください。　ダウンロード先と、Passwrodをお知らせします。 高速多元素同時 ・ 元素マッピング測定 追加機能 1) 資料全体をスキャンして、存在する全元素のエネルギースペクトルの生成 2) 指定した元素(ピークにROI(Max 10 element)を設定してGrossまたはNetで指定)の同時マッピング 測定データ1pixel当たり、最少時間は0.1秒(試料スキャンステージはノンストップ移動) 3)として 新たに、感心領域のマトリクスを、モータ回転1パルス相当の極マクロな範囲などを pixelあたりの測定時間を長く測定する方法 これは、現行のシステムは、最少移動距離が、モータ回転速度[pps]に対して測定点の幅をバルス数で指定するので モータ速度(周波数指定)1Hz　移動距離 1pulse分と指定した場合、測定データの1pixelの測定時間が1秒となり 10秒、100秒といった、統計誤差を小さくする測定ができないための対策です。 3)の機能の専用ソフトも用意していますが、高速マッピング、じっくりマッピングを 一つのソフトウェアでまかなうための追加機能です。 ちっと・・・　高速ノンストップの自動化の中に、無理に入れ込んでしまい苦戦。。 ソフトが巨大化。。。頑張ります。 MCA-LiteN ちょっと増産 即納可能なために、常時2台の在庫を確保しています。 穴加工のCAD図面をボンドでパネルに貼る 穴加工とペイントは、手作業、表面は工作用のつや出しニス 完成 ミックス線源を模した、疑似ガンマ線パルサーのスペクトル1024ch測定 I/Fコンバーター(pA)の校正 加速器のビームを、粒子を数えるように係数するコンバータの校正処理 nA電流発生器(自作)と、pA電流計(KEITHLEY)で行いました。 CPUバックアブ電池の交換などで、リニューアル NT-2400 汎用測定器 旧型NT-2400装置3台のメンテナンス 国内海外に、相当数の納入実績がある、Labo:社時代からの、ベストセラー総合測定器です。 NT-2400からTNB-10まで、11システムで研究を続けられている研究室より、旧型NT-2400 3台のメンテナンスです。 1995年頃から販売していた装置ですが、故障することなく現役です。 CPUは、市販のDOS/Vを使っていて、バックアップ電池が切れて動作しなくなることが在りますが 故障ではありません。　電池交換、BOIS再設定で生き返ります。 http://www.bekkoame.ne.jp/~tanabefm/LaboFile/netMentman.pdf に、自分で調整するための解説書を参考に電池交換が可能です。 DUAL-Lite & TNB-24 マルチパラメータ装置 ハードウェア・共通ソフト　開発状況 TNB-24 は納入開始しています。 DUAL-Liteは、ハードウェアの開発中です。 　 DUAL-Lite 　　 　　　　　　　　　　　　TNB-24 開発中　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　開発済 新しいサポートモジュール Gate generator module TNB-24 と DUAL-Lite 共通のソフトウエアの機能追加中 LISTDATA出力内容 LISTDATA CSV形式　( 64bit event time ) マトリクスSORTING処理(設計中) 旧マルチパラメータ NT-100.TNB-100.NT24-DUAL、MPS=8000でサポートしていた 設定したROI、指定検出器の同時計数などの条件で、任意の検出器のスペクトルや、二つのエネルギーの 二次元データを生成します。 Sortingが自由に組み合わせるので、記録したLISTDATAファイルからも新しい条件で 角度相関、反応と二次エネルギーのコンシデンスなどから、シングル、Dual スペクトルを生成できます。 作成中　最大4096✖4096 4画面 色々な測定法の実験中の標準的な表示を作り込み中です。 Coincidenced single spectrum 、Dual Mapは保存済で、表示部分を様々な測定に合わせて作成中 MAPデータは、Binary, CSVをサポート 二次元分布データ出力ファイルの確認 同エネルギーを、X,とYの検出器に入力することで y=x 分布になることを確認。 マルチパラメータ装置は、リストモードデータ、二次元マップなどを出力します。 これらの出力されたデータファイルは、Orgin などの専用ソフトで処理されると思います 当社では利用者向けのLabVIEW例題を作成してサポートしています。 TNB-10 MCS装置　新ソフトウェアの開発 01-NOV-2023現在 V3.01 開発中 同時に4台のMCS装置を自由に測定開始停止したり、スペクトルの表示を1,2,4画面に自由にレイアウトするなどの改良を加えました。 スペクトル間の演算や、ROI間の比率演算など、利用者の要求した演算やリアルタイム演算をサポートしました。 非力なMCSそふとでしたが、Mass分析などのTOF測定に特化した演算や表示なども追加して行きたいと思います。 TNB-10に搭載されたMCAを、単体のMCAの様に使いたい! TNB-10は、MCA以外に、タイマースケーラーや、リレー制御、モータ駆動などのモジュールと一緒に搭載した、 ある実験の特注システムの様な一面がありますが、普通の単体のMCAを、単体MCAの様に使いたいことが在ります。 そこで、ガタイは大きいですが、MCA単体としてサポートすることにしました。 最大4MCAまで、単純な測定から、各種の自動測定など、単体MCA MCA-Liteシリーズ同様に、TNB-10専用に開発を開始しました。 暫定版の配布中 TNB-10ユーザ様なら、メールにてお知らせください。 Pass word付き　NTT ギガストレージ経由で、ダウンロードできるようにサポートします。 暫定版が完成しました。　TNB-10 / NT-10 でMCAをお使いの場合、ご連絡ください。 NTT　ギガストレージから、ダウンロードサービスで配布します。 無償です。 納入後　サポート中のソフトウェア(1) TNB-10 12モーター、検出器64本のシステム(特注)アライメントソフト 試験ソフトウェアを2024.08に追加しました。 マルチページ画面で、二種類の自動試験測定を可能にしたソフトウエア TNB-3 一次元 Time list MCS-Lite　と 　10pA精度のI/VコンバータIFC-4を利用した、実験 乾電池に高抵抗を接続して、超高感度の10pA精度で、読み出してグラフで確認しているスペクトル MCA-Lite 逐次機能追加中。 25-AUG-2021 MCA-Liteシリーズ SOFT V5.xx 機能追加中 ハードウェア R2.xx スペクトルのリアルタイム表示 ハードウェアによる、無欠測時間のない連続測定(nsec切り替え)の組込み中 USB-RS Interface 旧システム(RS232C制御)をTNBシリーズ同様にUSBでコントロールするためのTOOL 大分前から計画している、自分のためにTNB-10を使いたい。。。。 切削マシンXYZ 3軸を、購入した回路で制御すれば良いものを、やっぱり自前のCADを作って作りたい。。 TNB-10 4CHモーターコントローラートヲ搭載したTNB-3を準備して、3軸ドライバーSD-300を作り
